欄目分類>
如何檢測高晶板吊頂?shù)耐庥^質(zhì)量？
發(fā)布時間：2017-03-17 10:38:00 作者：星立方 瀏覽次數(shù)：682
一、概述
高晶板作為石膏板的更新?lián)Q代產(chǎn)品，在吊頂行業(yè)中得到了廣泛的應(yīng)用。有的高晶板，安裝之后挺括美觀；有的高晶板，使用效果卻和普通的硅鈣石膏板沒什么兩樣。可以說，高晶板的市場上是魚龍混雜、良莠不齊。那么，如何檢測高晶板吊頂?shù)耐庥^質(zhì)量？有沒有相關(guān)的執(zhí)行標(biāo)準(zhǔn)？
二、檢測依據(jù)及項(xiàng)目、設(shè)備
（1）檢測依據(jù)：《裝飾石膏板》JC/T799-2007
（2）檢測項(xiàng)目：外觀質(zhì)量、板材尺寸允許偏差、不平度、直角偏離度、單位面積質(zhì)量、含水率、吸水率、斷裂荷載、受潮撓度共9項(xiàng)。
（3）試驗(yàn)設(shè)備及儀器
鋼直尺：最大量程1000mm，精度1mm
板厚測定儀：最大量程30mm，精度0.01mm。
塞尺：精度0.01mm
臺秤：最大稱量5kg，感量5g。
電熱鼓風(fēng)干燥箱：控溫靈敏度±10C
板材抗折機(jī)：一級精度，示值誤差±1%。
受潮撓度測定儀：精度1mm，溫度波動度±10C，濕度波動度±2%。
水槽：足以水平放下整塊石膏板。
三、試件數(shù)量及試件處理
（1）對于平板、孔板及浮雕板，以三塊整板作為一組試樣，用于檢查和測定外觀質(zhì)量、尺寸偏差、不平度、直角偏離度、含水率、單位面積質(zhì)量和斷裂荷載。
（2）對于防潮板，以九塊整板作為一組試樣，其中三塊的用途與普通板相同；另外三塊用于測定吸水率；余下的三塊則從每塊板上鋸取二分之一，組成三個500mm×250mm或600mm×300mm的試件，用于受潮撓度的測定。
（3）用于單位面積質(zhì)量、斷裂荷載、受潮撓度和吸水率測定的試件，應(yīng)預(yù)先在電熱鼓風(fēng)干燥箱中，在（40±2）℃條件下烘干至恒量（試件在24h內(nèi)的質(zhì)量變化小于5g時即為恒量），并在不吸濕的條件下冷卻至室溫，再進(jìn)行試驗(yàn)。
四、技術(shù)要求及試驗(yàn)步驟
（1）外觀質(zhì)量
裝飾石膏板正面不應(yīng)有影響裝飾效果的氣孔、污痕、裂紋、缺角、色彩不均勻和圖案不完整等缺陷。
在0.5m遠(yuǎn)處光照明亮的條件下，對三塊試件的正面逐個進(jìn)行目測檢查。記錄每塊試件影響裝飾效果的氣孔、污痕、裂紋、缺角、色彩不均與和圖案不完整的缺陷。
（2）板材尺寸允許偏差、不平度和直角偏離度
板材尺寸允許偏差、不平度和直角偏離度應(yīng)不大于表4-17-37的規(guī)定.
① 邊長的測定:用鋼直尺逐個測量三塊試件，精確至1mm。一般在試件正面測定，如果棱邊有倒角時，應(yīng)以背面測得的邊長尺寸為準(zhǔn)。每塊試件在互相垂直的方向上各測三個值，其中二個值在離棱邊20mm 處測定，一個值在對稱軸上測定。
記錄每塊試件兩個垂直方向上各三個值的平均值，精確至1mm。
② 厚度的測定:用板厚測定儀逐個測量三塊試件，精確至0.1mm。測定時，在每塊試件棱邊的中點(diǎn)布置四個測點(diǎn)。
記錄每塊試件四個值的平均值，精確至0.1mm。
③ 不平度的測定:將鋼直尺立放在試件正面兩對角線上，用塞尺測量板面與鋼直尺之間間隙的最大值，作為板材的不平度，精確至0.1mm。
④ 直角偏離度的測定:用鋼直尺測量兩對角線的長度，精確至1mm，計算兩對線長度的差值，作為板材的直角偏離度。
（3）物理力學(xué)性能
① 單位面積質(zhì)量的測定
利用含水率試驗(yàn)試件烘干后的質(zhì)量Gh2，精確至0.1kg，除以相對應(yīng)的試件面積，計算每塊試件的單位面積質(zhì)量和平均的單位面積質(zhì)量。同時記錄單位面積質(zhì)量的最大值，均精確至0.1kg/㎡。
② 含水率的測定
分別稱量三塊試件的質(zhì)量（Gh1）,然后在電熱鼓風(fēng)干燥箱中，在（40±2）℃條件下烘干至恒量（試件在24h內(nèi)的質(zhì)量變化小于5g時即為恒量），并在不吸濕的條件下冷卻至室溫，再稱量試件的質(zhì)量（Gh2）,精確至5g。

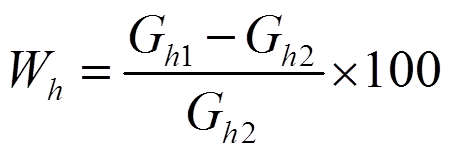

試件的含水率按下式計算：
式中：Wh—試件含水率（%）；
Gh1—試件烘干前的質(zhì)量，單位為克（g）；
Gh2—試件烘干后的質(zhì)量，單位為克（g）。
計算三塊試件含水率的平均值，并記錄其中的最大值，精確至0.5%。
③斷裂荷載的測定
利用單位面積質(zhì)量測定后的三塊試件，分別進(jìn)行斷裂荷載的測定。將試件安放在板材抗折試驗(yàn)機(jī)上、下壓輥之間看，試件的正面向下放置，下壓輥中心間距（B）為試件長度（L）減去50mm。在跨距中央，通過上壓輥施加荷載，加荷速度為（4.9±1.0）N/s，直至試件斷裂。
計算三塊試件斷裂荷載的平均值，并記錄其中的最小值，精確至1N。
④受潮撓度的測定
將三塊試件在電熱鼓風(fēng)干燥箱中，在（40±2）℃條件下烘干至恒量（試件在24h內(nèi)的質(zhì)量變化小于5g時即為恒量），并在不吸濕的條件下冷卻至室溫，烘干至恒量，然后將每塊試件正面向下，分別懸放在受潮撓度測定儀試驗(yàn)箱中三個實(shí)驗(yàn)架的支座上，支座中心距為試件長度減去20mm。在溫度（32±2）℃，空氣相對濕度為（90±3）%條件下，將試件放置48h。利用專用的測量頭，分別測定每個實(shí)驗(yàn)架上試件中部受潮前后的下垂度，記錄受潮后下垂度的增加值，即為試件的受潮撓度。
計算三個試件受潮撓度的平均值，并記錄其中的最大值，精確至1mm。
⑤吸水率的測定
將三塊試件預(yù)先在電熱鼓風(fēng)干燥箱中，在（40±2）℃條件下烘干至恒量（試件在24h內(nèi)的質(zhì)量變化小于5g時即為恒量），并在不吸濕的條件下冷卻至室溫，烘干至恒量，稱量，然后一起進(jìn)入水槽。水溫控制在（20±3）℃。試件上表面低于水面30mm。試件不互相緊貼，也不與水槽底部緊貼。在水中浸泡2h后，取出試件，用擰干的濕毛巾吸去試件表面的水，稱量。精確至5g。

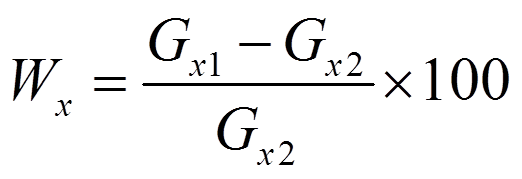

試件的吸水率按下式計算：
式中： W—試件吸水率，（%）；
G—試件浸泡后的質(zhì)量，單位為克（g）；
G—試件浸泡前的質(zhì)量，單位為克（g）。
計算三塊試件吸水率的平均值，并記錄其中的最大值，精確至0.5%。
當(dāng)前位置：
